Pembahasan UKK TKJ Paket 3 K-13 Tahun Pelajaran 2019-2020

Nih untuk teman-teman semua, kali ini admin berikan tutorial untuk kalian yang akan menghadapi UKK (Ujian Kompetensi Kejuruan) untuk anak anak TK J(Teknik Komputer dan Jaringan) khususnya ya. Pembahasan UKK yang admin berikan paketnya paket 3 k-13 tahun pelajaran 2018-2019, tepatnya sih saat admin juga akan menghadapi UKK. Sambil menyelam minum air, agar admin lebih memahami mengenai UKK, nah admin juga buatkan tutotial untuk teman-teman semua agar tidak kesulitan untuk menghadapi UKK nanti.

Soal UKK TKj Paket3 k-13 Tahun 2019
Pembahasan UKK TKJ Paket 3 K-13 Tahun 2019

Langsung saja oke disimak dan dipahami agar UKK kalian berjalan dengan lancar.


Langkah pertama kalian hubungkan router sesuai dengan soal. Ether 1 ke Internet, dan ether 2 ke komputer kalian.
Pembahasan UKK TKJ Paket 3 K-13 Tahun Pelajaran 2019-2020
Pembahasan UKK TKJ Paket 3 K-13 Tahun Pelajaran 2019-2020
Kalin harus pastikan IP di komputer kalian kosong.
Selanjutnya kita konfigurasi routerboardnya. Buka winbox dan login dengan mac addresnya.

Reset routerboard tersebut.

Setelah di reset, winbox akan keluar secara otomatis. Tunggu beberapa detik, kemudian klik rekonek.
Cara mengatasi Mac Address tidak muncul pada winbox

Setelah masuk, langkah pertama yang harus kita lakukan adalah meminta IP ke internet, melalui ether 1, dengan menggyunakan DHCP Client.
 Kemudian kita akan membuat IP untuk Ether 2 dan Wlan 1.
Selanjutknya masukkan DNS.
Firewall NAT, agar client dapat terkoneksi ke internet.
Beri IP Otomatis kepada komputer kalian dengan menggunakan DHCP Server. Pada interface = Ether 2 dan pada DHCP Give Out dibagian akhir diganti dengan 100 sesuai dengan soal. Perhatikan gamber (Nomor 7)


Karena kita masih di DHCP Server, sekalian membuat DHCP untuk Hotspotnya. Caranya sama dengan DHCP untuk ether 2 hanya saja pada interface nya diganti dengan Wlan 1.

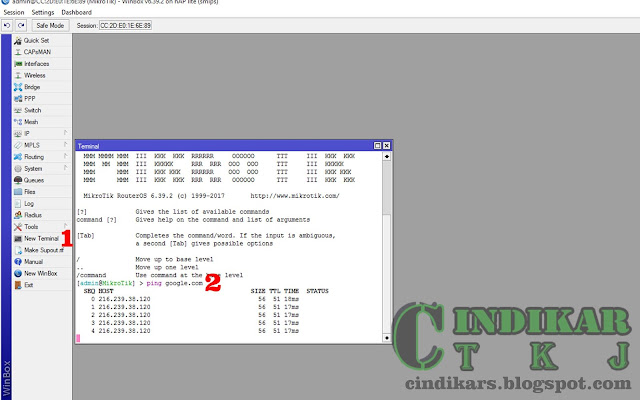

Sampai disini cek Routerboard kalian sudah terkoneksi ke internet atau belum, caranya klik New Terminal, kmeudian tuliskan ping google.com. jika sudah berhasil maka hasilnya seperti gambar berikut :

Selanjtnya cek komputer, terkoneksi ke internet atau belum. Kalin bisa mengeceknya menggunakan CMD dengan cara ping google.com jika sudah terkoneksi maka hasilnya seperti di bawah ini.

Dan pastikan sampai langkah ini komputer kalian sudah terkoneksi dengan internet. Baru kita lanjut ke konfigurasi lainya.
Selanjutnya kita konfigurasi hotspot
a.       Hotspot >> hidupkan Wlan 1
b.       Klik dua kali pada interface wlan1
c.       Mode = Ap Bridge
d.       SSID = nama@proxy
e.       Aply >> oke

Konfigurasi scheeduler, buat untuk on dan off.
OFF

ON

nama
off
nama
on
start date
=sesuai tanggal
start date
=sesuai tanggal
start time
=sesuai jam
start time
=sesuai jam
interval
1d 00:00:00
interval
1d 00:00:00
on event
/interface disable wlan1
on event
/interface enable wlan1







Selanjutnya kita konfigurasi clock
Settign SNTP Client, masukkan Primary SNTP Client = id.pool.ntp.org jika diklik aply maka akan muncul sederetan nomor atau IP. Perhatikan gmabar berikut.

Jika sudah berhasil, maka kita akan mengkonfigurasis Web Proxy untuk blog linux, mkv, mp3, dan menhalihkan mikrotik ke BSNP-indonesia.org.
a.       Klik IP >> Web Proxy >> centagn pada enable
b.       Cache administrator masukkan nama_kamu@namasekolah. Disini sebagai contoh saya masukkan suanto@smkyasmida.sch.id >> klik aply.
Pertama yang akan kita lakukan adalah redirect www.mikrotik.com ke BSNP-indonesia.org.
a.       Masih di Web Proxy setting
b.        klik Acces >> add
c.       Src Addree = 192.168.100.0/24 Networ ip yang digunakan (ether 2)
d.        Dst Host *www.mikrotik.com*
e.       Action = Deny
f.        Redirect too = bsnp-indonesia.org >> Aply >> oke


Karna kita masih di menu Web Proxy, sekalian kita akan membuat blok linux, mp3, dan mp4.
a.       Masih di menu web proxy, klik Add
b.       Src Address = 192.168.200.0/24
c.       Dst Host = *www.linux.or.id*
d.       Action = deny
 Buat Lagi untuk blog Mkv dan Mp3. Sama seperti tadi,
a.       Src Address = 192.168.200.0/24
b.       Path =*.mkv (untuk blog mkv) dan *.mp3 (untuk blok mp3)
 Selanjutnya kita masuk ke firewall. Masukkan seperti berikut.
a.       Chain = dstnat
b.       Src Address = 192.168.100.0/24
c.       Protokol = 6 (icmp)
d.       Dst-port = 80
e.       Tab action
f.        Action = redirect
g.       To Ports = 8080
Jika sudah klik aply, agar kita tidak membutnya berulang kali, sobat bisa copy pada new nat rule, gan ganti Src Address yang semula 192.168.100.0/24 menjadi 192.168.200.0/24

Cek konfigurasi kalian berjalan dengan bak atau tidak perhatikan percobaan - percobaan berikut :
Percobaan mengalihakn situs www.mikrotik.com ke BSNP Indonesia.org.

jika konfigurasi kalian bernat maka ketika kalian tekan enter maka secara otomatis akan teralihkan ke web BSNP.
Cek Blok linux melalui Wlan 1. Kaliah harus hubungkan terlebih dahulu komputer kalian bukan melalui eth 1, namun melalui Wlan 1. Jika hasilnya benar maka hasilnya seperti gambar berikut :

Konfigurasi Logging
System >> Logging >> Pilih Tab Action, kemudian masukkan
Nama : logging
Type : disk.
Aplyy >> Oke

Komfogirasi Blok Ping
Klik IP >> Firewall >> Tab Adress List >> Masukkan
Name : blok_ping
Address : 192.168.100.2-192.168.100.50

Masih di Firewall, pilih tab Filter Rules >> Klik Add (+) >> Tab general masukkan Chain : Input >> Protolol : icmp >>Pilih Tab Advance >> Src Address Lis : blok_ping >> Tab Action : Action : drop.
Perhatikan Gambar berikut :

Untuk mengetesnya, kita rubah IP komputer menjadi:
IP Address :192.168.100.2
Subnet Mask : 255.255.255.0
Gatewayy : 192.168.100.1
Prmary DNS : 8.8.8.8
Secondery DNS : 8.8.4.4

Kemudian Buka CMD, tekan tombol windows pada keyboard kemudian tulias CMD, kemudian enter. Tuliaskan ping 192.168.100.1 Jika konfigurasi kalian benar maka hasilnya seperti berikut ini :

Oke sekian dulu tutorial untuk UKK Mikrotik. Semoga bermanfaat untuk kalian dalam mempersiapkan UKK.
